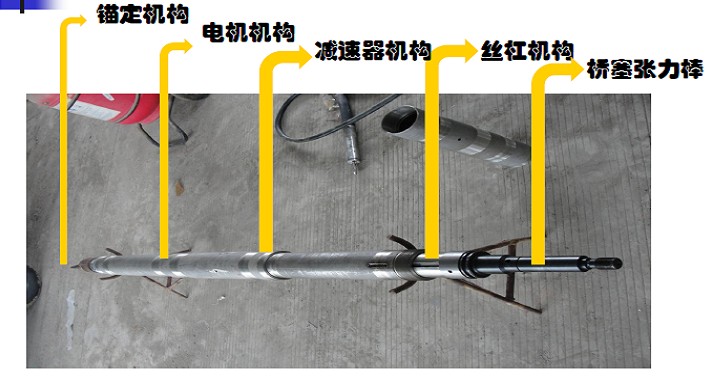

MDS锚定机构

n 采用卡瓦设计，电机驱动实现锚定。

n 解除锚定时，下入专用打捞工具，实现卡瓦回收

n 意外断电时，锚定机构将无法实现电机驱动解除锚定。卡瓦附加有机械回收设计，通过大力上提工具，强制卡瓦行程回收，完成机械解除锚定。

n 锚定力：正向60吨，反向50吨。

MDS电机短节

n 采用直流无碳刷电机，提供3600rpm，0.2 N·M的输出。

n 电机供电由地面系统、通过7芯电缆向电机提供150VDC/2A的直流供电。

MDS减速器短节

n 采用5级减速设计，将电机的高速低扭矩输出（3600rpm，0.2 N·M ）转换至1rpm,600 N·M

的低速高扭矩输出。

n 采用独特滚柱锥形轴承，将旋转运动转换为直线运动。确保稳定可靠工作。

n MDS丝杠短节

n 经过减速器短节输出的动力，通过丝杠实现直线运动的拉力/推力；可稳定提供30吨的拉力/推力，用于拉断桥塞的张力棒，或者配套专用短节完成其他井下作业。

MDS性能指标

n 承温：180 ℃

n 承压：50MPa

n 拉力/推力：30吨持续

n 供电：200VDC/3A

n 仪器长度：１.83米（不含马笼头）

n 仪器直径：114mm

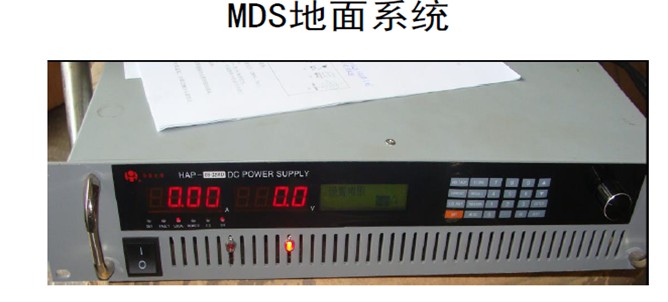

n 地面系统　300X300X140mm, 220VAC/50Hz

应用一 桥塞座封工具－实现无火工品电缆封堵作业

n 电缆作业

n 无需炸药

n 提供稳定持续的拉断力，提高锚定及胶筒密封效果

n 配合YJH可取式桥塞，实现180℃，105MPa环境下直井／斜井／水平井的封堵作业

n 避免中途座封，座封安全可靠

n 特别适用于海上作业、火工品限制的地区

n 高效、安全、可靠、操作简单

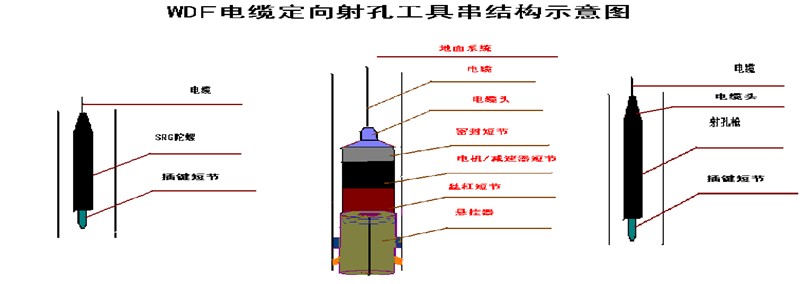

应用二 电缆定向射孔

n 采用陀螺定向射孔 WDP -全电缆作业，完成全电缆作业定向射孔，提高作业效率，确保安全可靠。

n HMS悬挂器-采用弹簧推靠代替传统的胶筒，在实现可靠锚定的同时大大降低解封力，上部配有座键器及震击打捞器，实现锚定、座键、打捞三合一。

n MDS电动送井工具-提供可靠稳定的18吨拉力，确保拉断张力棒。电机驱动替代炸药座封。

n RET解封工具 – 解封力设计小于1吨，电缆解封安全可靠。
